ZCR03 PCR聚烯烃交联热收缩膜

就是的一种很大选用PCR回料（Post Customer Recycled material 消耗后再的回笼利用利用料），并可以使用辐射能热塑俱来产的聚烯烃热塑热伸缩膜，PCR的回笼利用利用料在膜中净平均水平高至31%，ZCR03膜已可以使用了GRS4.0注册（中国的回笼利用利用的标准注册）。

不仅用PCR回料范围内，ZCR03与ZDF03在生孩子流程工作方面核心相当，所以说双方区间内的耐低温性也极其是类似的，也兼有收缩毛孔率高（近80%）、测力耐低温性好、热封比强度高、韧劲好等优缺，另外耐低温及抗冻性也都很重点。

ZCR03能适应各种包装机。常规厚度有：15um、19um、25um。

好产品性能下载安装

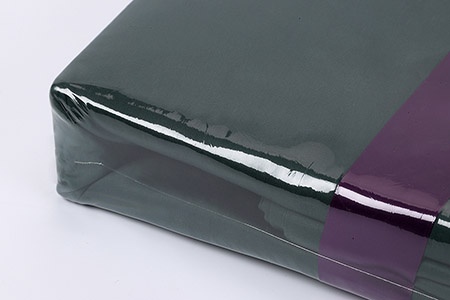

产品应用

性能参数

TEST ITEM		UNIT	ASTM TEST	TYPICAL VALUES

INTRODUCTION
Post Consumer Recycling				31%Recycled post-consumer polyethylene(RM0193)
Gauge 厚度				15um		19um	25um	30um
TENSILE
Tensile Strength (MD) 拉伸强度		N/mm²	D882	130		125	120	115
Tensile Strength (TD)				115		110	110	110
Elongation(MD) 断裂伸长率		%		125		115	125	120
Elongation (TD)				110		110	110	100
TEAR 撕裂强度
MD at 400gm		gf	D1922	11.5		14.3	16.7	21.5
TD at 400gm				9.8		14.8	17.2	23.4
SEAL STRENGTH 热封强度
MD\Hot Wire Seal		N/mm	F88	1.20		1.40	1.55	1.95
TD\Hot Wire Seal				1.40		1.55	1.65	2.05
COF (Film To Film)		-
Static 静摩擦			D1894	0.20		0.18	0.22	0.23
Dynamic 动摩擦				0.20		0.18	0.22	0.23
OPTICS
Haze 雾度			D1003	3.2		3.6	4.0	4.5
Clarity 透明度			D1746	92.5		91.5	90.5	90.0
Gloss @ 45Deg 光泽度			D2457	85.0		84.0	82.0	81.0
BARRIER 阻隔性
Oxygen Transmission Rate 透氧率		cc/㎡/day	D3985	8800		7500	5100	3900
Water Vapor Transmission Rate 透水气率		gm/㎡/day	F1249	23.5		19.4	11.6	9.2
SHRINKAGEPROPERTIES 收缩性				MD	TD		MD	TD
Free Shrinkage 收缩率	100℃	%	D2732	14.0	22.5		13.0	22.0
	110℃			36.5	45.0		33.0	44.5
	120℃			73.0	71.5		70.5	70.0
	130℃			81.0	80.0		81.0	80.0
				MD	MD		TD	TD
Shrink Tension 收缩张力	100℃	Mpa	D2838	2.05	2.35		1.70	2.25
	110℃			2.75	3.65		2.65	3.45
	120℃			3.15	4.05		2.95	3.65
	130℃			3.00	3.65		2.75	3.20

MD\Machine Direction TD\Transverse Direction

Note:This information represents our best judgment on the work done, but the company assumes no liability whatsoever in connection with the use of information or findings contained herein.

左右的数据是本公司的外部游戏评测之的数据，仅限学习。

hy3380cc海洋之神

ZCR03 PCR聚烯烃交联热收缩膜

产品应用

性能参数
